換熱器是工業裝置中不可或缺的重要設備，多年來，世界發達國家都投入了相當大的人力物力研究開發傳熱效率高、結構緊湊的換熱器。目前我司開發了多種型式結構的繞管式換熱器，由于該種換熱器結構緊湊、占地面積小、傳熱效率高，具有耐高壓、可實現多股流換熱、熱補償能力良好的特點，成為新能源、冶煉、石化等行業，特別是大化工新能源裝置中的首選的化工工藝過程重要設備。

一、 繞管式換熱器的結構設計和技術條件（舉例以某化工廠第一臺國產化高壓繞管式換熱器為例）
1、 設計計算依據：這臺繞管式換熱器為甲醇/甲醇兩股流，殼程兼有沸騰相變的換熱器。為滿足裝置增產10%的要求，在對熱負荷進行計算時，對設計參數作了相應的調整，采用將管殼側流量分別增大10%作計算，使原設計的進、出口溫度及壓力維持不變。在對污垢熱阻值進行選取時，原某公司推薦的污垢熱阻值偏小，而實際運行后由于換熱器腐蝕結垢嚴重，導致傳熱性能下降。有鑒于此同時結合鎮海煉化公司化肥廠繞管式換熱器試驗件熱態并網試驗的考核結果，在選值時采用了較大的污垢熱阻，提高了設備的安全性。

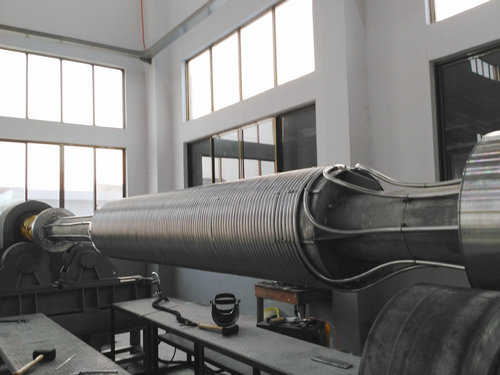

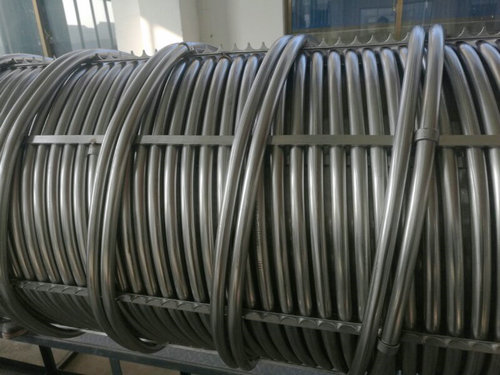

2、 結構設計的特點：纏繞管式換熱器由繞管芯體和殼體兩部分組成，繞管芯體由中心筒、換熱管、墊條及管卡等組成.換熱管緊密地繞在中心筒上，用平墊條及異形墊條分隔，保證管子之間的橫向和縱向間距，墊條與管子之間用管卡固定連接，換熱管與管板采用強度焊等的連接結構，中心筒在制造中起支承作用，因而要求有一定的強度和剛度.殼體由筒體和封頭等組成。
我公司多年邀請西安交大畢業的行業專家，經過多年的設計、制造、加工和使用，我公司開發的纏繞式換熱器具有如下特點：
a) 傳熱系數大, 傳熱效率高, 端面換熱溫差最小可達2℃；
b) 結構緊湊，單位容積具有較大的傳熱面積。對管徑8-20mm的傳熱管，每立方米容積的傳熱面積可達100-170m2，用1臺同體積的繞管換熱器可替代幾臺列管換熱器；
c) 可同時進行多種介質的傳熱；
d) 管內的操作壓力高，最高操作壓力可達25.0MPa；
e) 熱補償能力好，傳熱管的熱膨脹可部分自行補償；
f) 容易實現大型化，目前最大傳熱面積已達25000m 2 ；

g) 系統阻力比較小，傳熱效果好, 冷量的回收較為徹底, 從而降低了系統的能耗。

二、 纏繞式換熱器的應用領域：
1、 前景展望：繞管換熱器目前較多地應用于煤化工領域，如大型內壓縮空分裝置、甲醇裝置和天然氣液化及回收裝置，隨著對繞管換熱器研究的深入，繞管換熱器的應用領域已取得初步的成績，主要有以下幾方面趨勢。
a) 繞管換熱器的大型化
由于繞管換熱器結構特殊，封頭小，管子可以長達數百米，目前已開發造了一些大型的繞管換熱器。如我公司制造的一臺大型繞管換熱器，該換熱器尺寸為Φ2040mm×17000mm，重達71噸，換熱面積為3700m2，是普通類似殼體換熱器的3倍左右。隨著裝置的大型化，這種繞管換熱器也要求不斷大型化，重量達百噸以上，而普通列管式換熱器由于管子限制無法把換熱器做的更大。
b) 繞管換熱器的熱膨脹自行補償
繞管換熱器具有高效的換熱性能,目前基本上應用于深冷裝置。但只要介質允許，我們完全可以在高溫運行環境充分發揮繞管換熱器熱補償?shù)膬?yōu)點。
c) 繞管換熱器的高壓化
繞管換熱器目前多應用于管程壓力高，殼程壓力低的場合，一般管程壓力可達到25.0MPa，而殼程壓力普遍小于5.0MPa。由于繞管換熱器設計結構特點是管板小，殼程直徑大，兩端入口封頭小，該結構能克服普通高壓換熱器的弊病。普通中高壓列管換熱器均采用浮頭式或U形管式，當壓力較高時，不僅殼體（管箱）厚度加大，而且法蘭的強度等級要大幅提高，列管換熱器將非常龐大，法蘭也非常厚，另外對列管換熱器的密封帶來很大問題。而且隨著裝置的大型化，高壓換熱器也需要不斷擴大，這就給制造帶來麻煩，而繞管式換熱器卻可通過加長長度來增大面積，而兩端的管板使用連接法蘭小，容易制造。
d) 繞管換熱器的可制作成多股流化換熱設備

e) 隨著應用的成熟，繞管換熱器已逐步實現多股流換熱，這是其他管殼式換熱器無法比擬的特殊性能。一臺換熱器一種殼程介質可同時跟兩種或3種管程介質同時換熱，這樣可以大大提高裝置的換熱效率和換熱空間并減少換熱器的數量。

繞管式換熱器由于其高效的換熱性能，它在向大型化發展的同時，也正逐步向微型化發展。在一些空間受到限制的地方，常規換熱器達不到熱交換的性能要求，而采用繞管換熱器能在同樣空間可滿足性能要求。正是由于這種良好性能，繞管換熱器已在微型領域發展使用。

隨著我國對高壓繞管換熱器設計和工藝方面認識的深入，以及其他類型換熱器無法替代的優點，其應用范圍將越來越廣泛。

我司設計、生產和制造的繞管換熱器已在化工、二氧化碳、深冷和新能源儲存等領域開發制造諸多繞管換熱器，最長使用時間已有8年多。由于我司設計制造的繞管換熱器在設計時經過嚴密仔細考慮，制造過程認真，且用了特殊的焊接工藝，能確保設備長時間穩定運行，確保產品質量。
